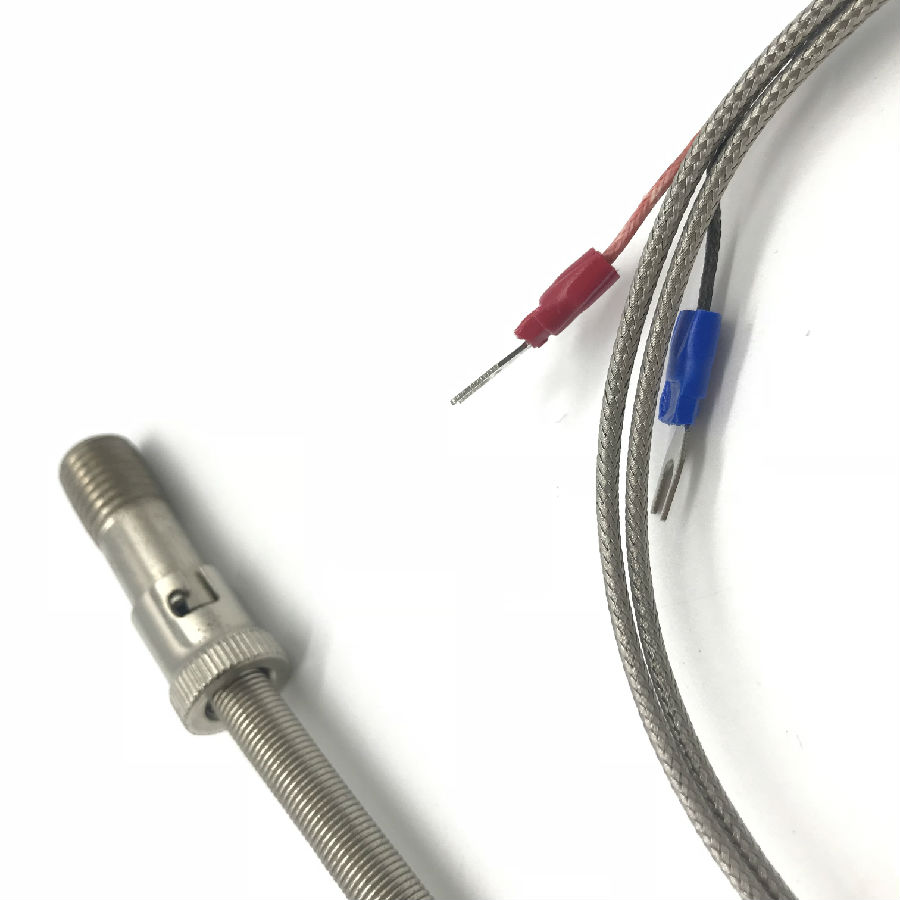

热电偶是工业中最常用的温度传感元件之一。热电偶的工作原理是基于Seeb效应,即两端有两个不同的导体连接成一个回路。如果两个端子的温度不同,则回路在回路中。产生热流的一种物理现象。
优点是:
1测量精度高。由于热电偶与被测对象直接接触,所以不受中间介质的影响。
2测量范围大。通常使用的热电偶可以在-50到+1600°C之间连续测量,有些特殊热电偶的最低温度测量值为-269℃(如金铁镍铬),最高可达+2800℃(如钨铋)。
3结构简单,使用方便。热电偶通常由两根不同的电线组成,不受尺寸和开口的限制。它们有保护套,使用非常方便。
1.热电偶测温的基本原理
两种不同材料的导体或半导体A和B形成闭环。当导体A和B的两个附着点1和2之间存在温差时,在两者之间产生一个电动势,从而形成一个尺寸为1的环A电流,称为热电效应。热电偶就是利用这种效应起作用。
2.热电偶的类型及结构形成
(1)热电偶类型
常用的热电偶可分为两类:标准热电偶和非标准热电偶.标准热电偶是指国家标准规定的热电电势与温度的关系、允许误差和统一的标准索引表的热电偶。它有一个与它兼容的显示仪器。非标准化热电偶在使用或数量级上不如标准热电偶好。通常,没有统一的索引表,它主要用于某些特殊场合的测量。
1988年1月1日以来,标准热电偶和热敏电阻均按IEC国际标准生产,并为我国设计了7种标准热电偶S型热电偶、B型热电偶、E型热电偶、K型热电偶、R型热电偶、J型热电偶和T型热电偶。
(2)热电偶的结构,为保证热电偶的可靠稳定运行,其结构要求如下:
1构成热电偶的两个热电极的焊接必须牢固;
2两个热电极之间应保持良好的绝缘性,以防止短路;
3补偿线与热电偶自由端的连接应方便可靠;
4保护套应确保热电极与有害介质充分隔离。
3.热电偶冷结的温度补偿
由于热电偶材料通常比较昂贵(特别是在使用贵金属时),而且测温点离仪表很远,为了节省热电偶材料和降低成本,通常采用补偿线来冷却热电偶的冷端(自由端延伸到相对稳定的温度控制室并连接到仪表终端)。必须指出的是,热电偶补偿线的作用只延伸了热电极,使热电偶的冷端移动到控制室的仪表终端,其本身并没有消除冷端温度变化对测温的影响,不进行补偿。因此,需要其它的校正方法来补偿0≠0°C的冷结温度对温度测量的影响。
在使用热电偶补偿线时,必须注意模型匹配,极性不能不正确地连接,补偿线与热电偶连接端之间的温度不能超过100°C。
热阻
热阻是中低温区最常用的温度探测器.其主要特点是测量精度高,性能稳定。其中,铂热测量精度最高,不仅广泛应用于工业温度测量,而且成为标准的参考仪器。
1、热阻测温的原理和材料。
热敏电阻测温的依据是金属导体的电阻值随温度的升高而增大。大部分的热阻是由纯金属材料制成的。目前,铂和铜是应用最广泛的。此外,还使用了镍、锰和钽等热阻材料。
2、热阻类型
1)普通型热阻
从热阻的温度测量原理可知,测量温度的变化直接由热阻的变化来测量。因此,热敏电阻体的引线等各种导线的电阻变化可能影响温度测量。
2)装甲热阻
装甲热敏电阻是由温度传感元件(电阻)、导线、绝缘材料和不锈钢套组成的实体。外径一般为φ2-φ8mm,最小为φmm.与普通型热阻相比,它具有体积小、内部无气隙、热惯量小、测量滞后小等优点;2具有良好的力学性能、抗振动、抗冲击性能;3可弯曲,安装方便,使用寿命长。
3)端面热阻
端面热阻温度传感元件由经过特殊处理的电阻丝缠绕,放置在温度计端面附近。与一般的轴向热阻相比,它能更准确、快速地反映被测端面的实际温度,适用于轴承轴瓦等零件端面温度的测量。
4)隔爆热阻
防爆热阻仅限于通过特殊结构的接线盒在套管内爆炸混合气体中的火花或电弧引起的爆炸,而且生产现场不会导致爆炸。防爆热敏电阻可用于BLA-B3c级防爆部位的温度测量。
Pt 100:用于热阻、热电偶、系列温度计、温度变送器、压差压力变送器、热流道加热器、补偿电缆、控制电缆等。
铜50:用于热阻、热阻温度计、热阻校准器、热阻模拟器-铜热阻模拟器、铜热阻、装甲热阻等。
