电热管的接线方法-串联及并联
- 2019-03-22-

电热管是在无缝金属管内(碳钢管、钛管、不锈钢管、铜管)装入电热丝,空隙部分填满有良好导热性和绝缘性的氧化镁粉后缩管而成,再加工成用户所需要的各种型状。它具有结构简单,热效率高,机械强度好,我对恶劣的环境有良好的适应性。电热管可用于各种液体和酸碱盐的加热,同时也适应低溶点的金属加热溶化。

       电加热管在订做之前就要弄清楚,单根电加热管的电压、电源电压、几根连在一起接线,用什么接线方法来连接。这样才不会接错线。对电工知识不了解的朋友或者不知道电加热管的接线方法有哪些,今天整理出来给大家分享一下。

并联的概念:

并联是电加热管之间的一种连接方式,其特点是将2个同类或不同类的电加热管首首相接,同时尾尾亦相连的一种连接方式。通常是用来指电路中电加热管的连接方式,即并联电路。

并联相关公式:

并联时,相电压=电源电压

比如两根单根电压220V的电加热管,用并联接线法来接的话,接220V的电源电压。

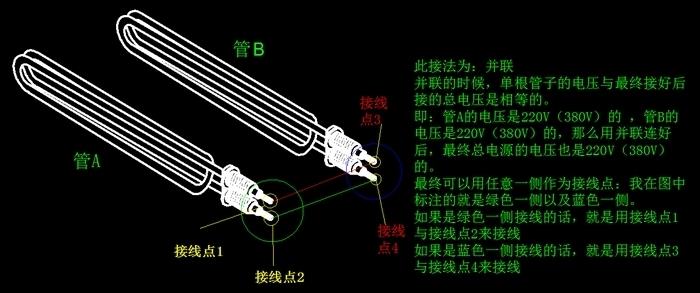

并联接线示意图:

串联的概念:

串联(series connection)是连接电加热管的基本方式之一。将电加热管的接线柱逐个顺次首尾相连接。将各用加热管串联起来组成的电路叫串联电路。串联电路中通过各用电器的电流都相等。

串联时,有关公式:

总电压等于各相电压相加之和。比如两根电加热管的单根电压是110V,那么使用串联接线法就可以接220V的电压。

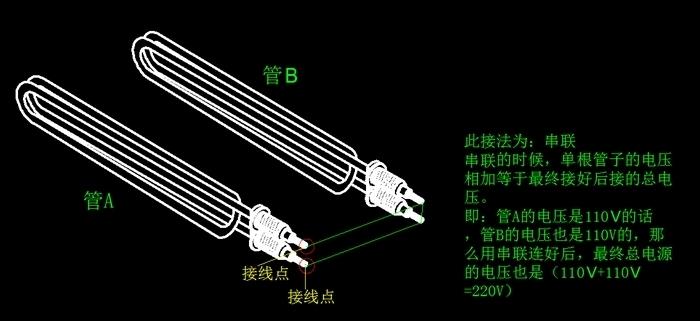

串联接线示意图:
