如何选择单头电热管-单头管选型指南
- 2019-03-21-

许多客户在采购单头电热管的时候不知道怎么询价,其实在采购单头电热管之前你也是要有准备的,须清楚的了解被加热介质的特性再根据其特性来选用合适的单头电热管。一般在询价的时候该告诉我们的客服:

1、单头电热管的管径及长度要求

2、单头电热管的功率及电压要求

3、电加热管是用于什么设备及其工作环境

4、是否需要热电偶、法兰及固定片等配件

5、是否需要厂家根据您的要求给您设计单头电热管

6、对单头电加热管的的价格定位。

7、订购单头电加热管数量

用户在不知如何选用的情况下,请勿胡选乱用,请将以下信息告诉我们,我们将为您提供参考方案,全力打造满足您需求的产品:单头电热管直径、长度、功率电压、有效发热长度、加热介质、使用环境温度、安装孔大小及精度、安装孔的深度、固定方式、出线方式及出线长度、使用环境及其它指标。有图纸最好提供图纸,没图纸可以提供样品。

在询价的时候可以货比三家,一定不要只注重价格,要搞清楚如果价格贵,贵在哪里,您值不值得为这部分买单,一分钱一份货,不能说价格最低就最好,也不能说价格最高就不好,因为不同的厂家对于电加热管的工艺标准、售前售后服务、生产定位不一样,我们苏泊特是集研发、设计、生产、定制提供单头电热管及热电偶一站式方案解决商,我们做单头电热管和热电偶做的不是消耗品,而是您使用单头电热管及热电偶设备的配件。

选型说明:

一、管径:在模具孔使用要根据模具孔大小选择电热管的管径,电热管管径最小2mm,最大35mm

二、管长:根据客户需要最短可到8mm,最长:10000mm

三、功率:根据客户需要定制,最高65w/cm²(附表一:推荐表面电力密度选用表)

单头电热管(加热棒)瓦特数计算公式: D × π × L(cm) × w/cm2 = W (每支电热棒之瓦特数)D=加热管的直径;(π= 3.1416); (L = 发热部之长度) ;w/cm2 (瓦特密度) = 正常10w/cm2;

四、电压:根据客户需要可选择3.7v-600v

常用电压:3.7v5v10v12v24v36v48v72v110v220v240v380v460v600v

五、热电偶可选J型、k型、pt100

六、均温设计

分段加热单头加热管是根据客户的要求将加热管分成多段,每一段的功率不一样,使得其每一段的温度也不一样,属于特殊类要求。通过分段式设计可以满足不同部位不同温度大中小型模具及各种模具多组独立控温(均温可控制在±1℃)的要求



七、出线方式一般分为外接线和直接出线:

①外接线单头加热管:不锈钢硬丝从加热管内部引出,从外面接上高温线。这种工艺为标准工艺。
②内引线单头加热管:高温线直接从加热管内部引出,这种工艺成本高,但是不容易断线,产品适用于:整体高温的工作环境;频繁运动的模具加热;安全性要求高的设备

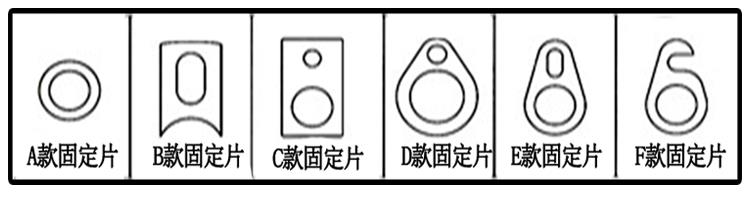

八、限位固定片选择

在单头电热管接线端部焊有圆形或板式挡片,用于模具或机器部件,加热孔为通孔,以便限定元件部产生纵向偏移



九、法兰选择

①螺纹朝下单头电热管:螺纹朝下单头电热管是指单头加热管上面焊接六角螺纹,焊接的时候螺纹是朝下,六角(或圆托)在上,这样焊接的要求只是根据客户要求,方便客户安装设计的,客户在订购的时候需说明

②螺纹朝上单头加热管:螺纹朝上单头加热管是指单头加热管上面焊接六角螺纹,焊接的时候螺纹是朝上,六角(或圆托)在下,这样焊接的要求只是根据客户要求,方便客户安装设计的,客户在订购的时候需说明。



十、 不锈钢材质选择

加热介质及特性

允许的最高温度T

材料及牌号

备注

空气

550

不锈钢06Cr18Ni10304


700

不锈钢06Cr18Ni10Ti321


850

不锈钢06Cr18Ni10Ti321

不锈钢06Cr25Ni20310s

合金IncoLoy840


水、水蒸气或低腐蚀性的潮湿介质

550

不锈钢06Cr18Ni10Ti321




有一定腐蚀性的水、水蒸气或潮湿介质

400

不锈钢06Cr17Ni12Mo2316


有相当腐蚀性的水、水蒸气或潮湿介质

400

不锈钢022Cr17Ni14Mo2316L

如船用水电加热器

较强腐蚀性介质

750

不锈钢06Cr25Ni20310s

合金IncoLoy840


850

合金IncoLoy800


强腐蚀性介质

750

合金IncoLoy800


注:()为美国钢材牌号



附:

表一:推荐表面电力密度选用表

被加热物

温度℃

表面电力密度w/cm²

被加热物

表面电力密度w/cm²

温度℃

100

10

沥青棕褐色

150

1.3

重油

130

4

沥青棕褐色

200

1

灯油

150

0.5

蜜糖

40

0.5

食用油

200

4

石蜡

60

2.5

机械油

120

3.5

焊锡

300

3

矿物油

100

4

可溶解的药粉

500

4

矿物油

200

2.5

铸铝

400

8

导热油

250

3.5

铸铁

500

8

碱液

100

6

蒸汽0.5m/s

150

2.5

酸液

80

4

蒸汽0.5m/s

250

2

氨水


4

蒸汽0.5m/s

350

1.5

流动油

300

3.5

蒸汽3m/s

150

3.8

电镀液

80

6

蒸汽3m/s

250

3.2

碱性苏打12%

100

7

蒸汽3m/s

350

2

碱性苏打10%

100

4

蒸汽6m/s

150

4.5

碱性苏打75%

80

4

蒸汽6m/s

250

3.8

溶融油液

130

3

蒸汽6m/s

300

2.6

葡萄糖水

150

4.5

发酵物


1.5

乙烯

60

6

嵌挟在铝槽中

250

4

沥青棕褐色

100

1.5

铝型材挤出模

650

4.5
